ระบบควบคุมประตูและไม้กั้น ที่เชื่อมอุปกรณ์หน้างานได้จริง
รองรับหัวอ่านบัตร RFID, Wiegand Reader, ปุ่มกด, Loop Detector, ไฟสถานะ และบอร์ดควบคุมทางเข้า-ออกสำหรับหมู่บ้าน คอนโด โรงงาน และลานจอดรถเชิงพาณิชย์
Access Control ในระบบไม้กั้นรถยนต์ไม่ใช่แค่หัวอ่านบัตรอย่างเดียว แต่คือชุดควบคุมสิทธิ์เข้า-ออกทั้งหมด ตั้งแต่บอร์ดควบคุม ประตูหรือไม้กั้น หัวอ่าน Wiegand, RFID, รีเลย์, เซ็นเซอร์ตรวจรถ ไปจนถึงการตั้งค่าเวลาเปิด-ปิดและบันทึกเหตุการณ์ย้อนหลัง DPARK ออกแบบ ติดตั้ง และตรวจซ่อมระบบควบคุมทางเข้า-ออกให้ทำงานร่วมกับหน้างานจริงได้เสถียร ไม่ว่าจะเป็นระบบสมาชิก ลูกบ้าน พนักงาน หรือรถผู้มาติดต่อ
Access Control ใช้ทำอะไรในระบบไม้กั้นรถยนต์
กำหนดว่าใครผ่านได้ เวลาใด ผ่านช่องทางไหน เช่น สมาชิกคอนโด พนักงาน หรือรถประจำของโรงงาน
รับสัญญาณจากหัวอ่านบัตรหรืออุปกรณ์ระบุตัวตน แล้วสั่งเปิดไม้กั้นผ่านรีเลย์ควบคุม
เชื่อมกับ Loop Detector, Photo Sensor หรือปุ่มฉุกเฉิน เพื่อป้องกันไม้ตีรถและควบคุมลำดับการผ่านด่าน
ระบบที่ออกแบบถูกต้องจะช่วยไล่เหตุการณ์ได้ว่าเปิดจากบัตร ปุ่มกด รีโมต หรือคำสั่งจากเจ้าหน้าที่
อุปกรณ์ที่มักเชื่อมกับบอร์ด Access Control
| อุปกรณ์ | หน้าที่ในระบบ | ข้อควรเช็กหน้างาน |
|---|---|---|
| Wiegand Door Controller / N3000 | รับข้อมูลจากหัวอ่านและสั่งรีเลย์เปิดประตูหรือไม้กั้น | ไฟเลี้ยง, COM/NO/NC, สาย D0/D1, สถานะรีเลย์, ความชื้นในตู้ |
| RFID / Long Range Reader | อ่านบัตรสมาชิกหรือ tag รถ แล้วส่งรหัสไปยัง controller | ระยะอ่าน, มุมติดตั้ง, สัญญาณรบกวน, กราวด์และสายสัญญาณ |
| Loop Detector / Photo Sensor | ตรวจจับรถในช่องทาง ป้องกันไม้กั้นลงทับรถ | ค่าความไว, loop ขาด, สายหลวม, sensor โดนแดด/ฝน |
| Exit Button / Emergency Button | เปิดทางออกหรือเปิดฉุกเฉินเมื่อระบบหลักมีปัญหา | ตำแหน่งติดตั้ง, สายสัญญาณ, สิทธิ์การใช้งาน และการบันทึกเหตุการณ์ |
Flow การทำงานของระบบควบคุมทางเข้า-ออก
รถเข้าช่องทาง หัวอ่านหรืออุปกรณ์ตรวจจับเริ่มรับสัญญาณจากบัตร/Tag/ปุ่มกด
Controller ตรวจสิทธิ์และเงื่อนไข เช่น วันเวลา สถานะสมาชิก หรือสัญญาณ interlock
รีเลย์สั่งเปิดไม้กั้น ประตู หรืออุปกรณ์ควบคุมอื่นตาม wiring ของหน้างาน
เซ็นเซอร์ตรวจรถยืนยันว่ารถผ่านแล้ว ระบบจึงสั่งปิดและบันทึกเหตุการณ์ไว้ตรวจสอบ

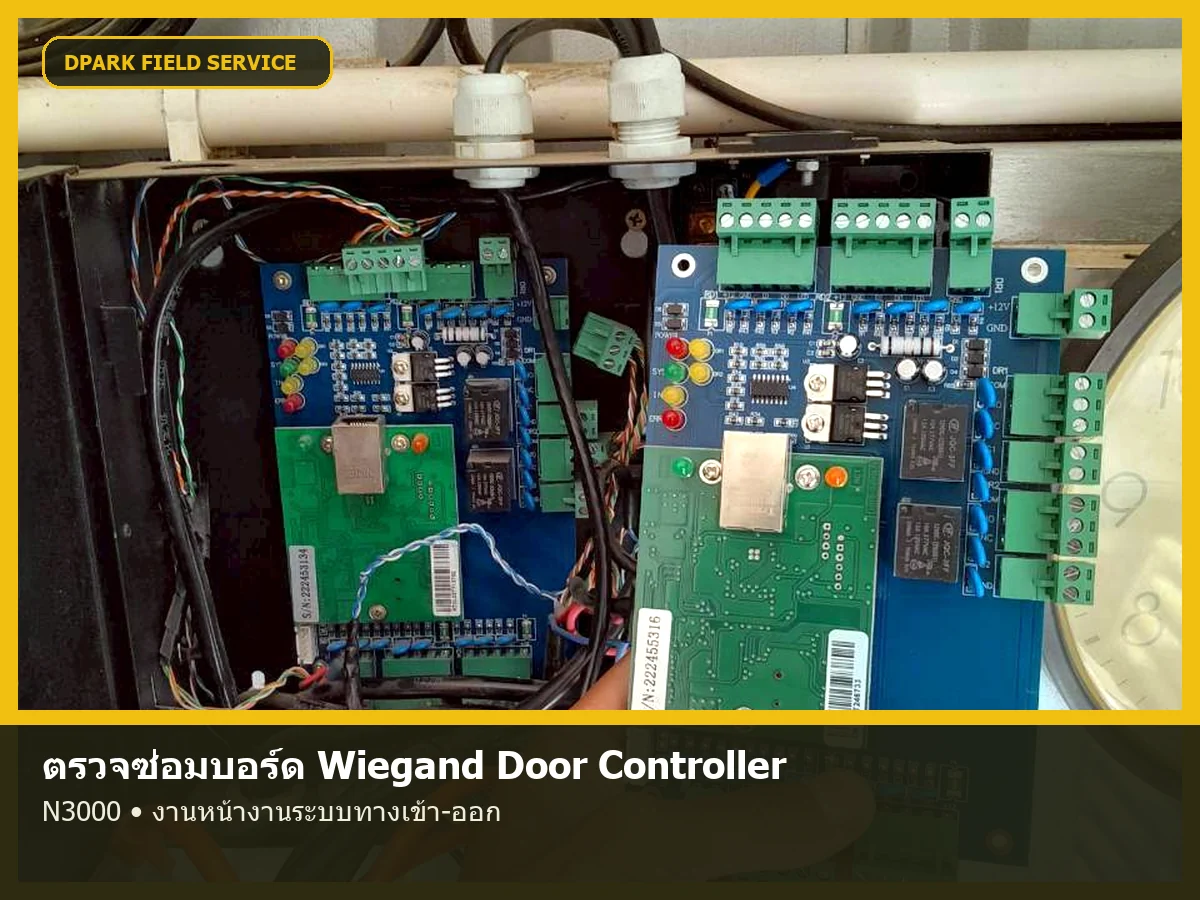

บริการตรวจซ่อมบอร์ด Wiegand Door Controller N3000
อาการที่ควรให้ช่างตรวจ
- บัตรอ่านติดแต่ไม้กั้นไม่เปิด หรือรีเลย์ไม่ตอบสนอง
- ระบบเปิดเองเป็นบางครั้งหลังฝนตกหรือมีความชื้นในตู้
- หัวอ่าน Wiegand ส่งสัญญาณไม่ครบ สาย D0/D1 หลวมหรือถูกรบกวน
- เปลี่ยนบอร์ดแล้วต้องไล่ mapping สายเดิมให้ถูกก่อนเปิดใช้งาน
รูปนี้ใช้เป็นหลักฐานงานภาคสนามของทีมช่าง: ตรวจบอร์ดเดิม เทียบบอร์ดสำรอง เช็กไฟเลี้ยง รีเลย์ และจุดต่อสายก่อนสรุปว่าควรซ่อม เปลี่ยน หรือปรับ wiring ใหม่
เช็กลิสต์ก่อนเลือกหรือซ่อม Access Control
- จำนวนช่องทางเข้า-ออก และจำนวนไม้กั้นที่ต้องควบคุม
- ชนิดหัวอ่านที่ใช้อยู่: Wiegand, RFID, Bluetooth หรือปุ่มกด
- ต้องการเก็บ log รายการผ่านด่านหรือไม่
- มีระบบสมาชิกเดิมหรือฐานข้อมูลเดิมที่ต้องเชื่อมต่อหรือไม่
- ตู้ควบคุมโดนแดด ฝน ความชื้น หรือแมลงเข้าได้ง่ายหรือไม่
- ต้องการปุ่มเปิดฉุกเฉินและสิทธิ์เปิดจากเจ้าหน้าที่ระดับใด
- สัญญาณ loop/photo sensor ทำงานสัมพันธ์กับการยกไม้หรือไม่
- มีแผนขยายเป็นระบบคิดเงินหรือระบบสมาชิกในอนาคตหรือไม่
คำถามที่พบบ่อย
Access Control กับ RFID Reader ต่างกันอย่างไร?
RFID Reader เป็นอุปกรณ์อ่านบัตร ส่วน Access Control คือชุดควบคุมที่รับข้อมูลจาก reader แล้วตัดสินใจสั่งเปิดไม้กั้นหรือประตู ดังนั้นระบบที่เสถียรต้องดูทั้งหัวอ่าน บอร์ด สายสัญญาณ รีเลย์ และเซ็นเซอร์ร่วมกัน
บอร์ด Wiegand Door Controller N3000 ใช้กับไม้กั้นได้ไหม?
ใช้ได้เมื่อ wiring และ logic สอดคล้องกับชุดไม้กั้น เช่น การต่อรีเลย์ NO/NC, ไฟเลี้ยง, สัญญาณ D0/D1 และเงื่อนไข safety sensor แต่ควรให้ช่างตรวจหน้างานก่อนเปลี่ยนบอร์ด เพราะปัญหาอาจอยู่ที่สายหรือหัวอ่าน ไม่ใช่บอร์ดเสมอไป
ถ้าบัตรอ่านติดแต่ไม้กั้นไม่เปิด ควรเช็กอะไรอันดับแรก?
เริ่มจากไฟเลี้ยง controller, สถานะ relay output, จุดต่อ COM/NO/NC, สายจาก reader เข้า D0/D1 และ input จาก loop/photo sensor หากรีเลย์ทำงานแต่ไม้ไม่เปิด อาจต้องไล่ต่อไปที่บอร์ดไม้กั้นหรือมอเตอร์
ควรซ่อมหรือเปลี่ยนบอร์ดใหม่?
ถ้าบอร์ดเสียจากความชื้น ไฟกระชาก หรือ relay ชำรุดเฉพาะจุด อาจซ่อมหรือเปลี่ยนเฉพาะบอร์ดได้ แต่ถ้าตู้ควบคุมมีปัญหาซ้ำ สายกรอบ หรือระบบเดิมไม่มี log ตรวจสอบ ควรปรับชุดควบคุมใหม่ให้ดูแลง่ายกว่าเดิม
DPARK รับตรวจระบบเดิมที่ไม่ได้ติดตั้งเองไหม?
รับตรวจเป็นเคสหน้างาน โดยทีมช่างจะดูรุ่นอุปกรณ์ สภาพตู้ สายสัญญาณ และ logic การเปิดไม้กั้นก่อนเสนอแนวทางซ่อม เปลี่ยน หรือปรับปรุงระบบให้เหมาะกับไซต์นั้น ๆ
